La importancia de las medidas, el espesor y las tolerancias en piezas plásticas
¿Por qué las medidas son tan importantes en una pieza plástica?
En una pieza plástica industrial, unos pocos milímetros pueden marcar la diferencia entre un componente que funciona correctamente y otro que presenta problemas de ajuste, movimiento, deformación o ensamblaje.
Por esta razón, cuando una empresa necesita fabricar, reemplazar o seleccionar una pieza plástica, no basta con conocer aproximadamente su largo, ancho o diámetro. También es necesario analizar el espesor, las tolerancias dimensionales, las condiciones ambientales y la forma en que esa pieza interactuará con otros componentes.
Estos aspectos adquieren todavía más importancia cuando existen conexiones, sistemas mecánicos, ensamblajes o aplicaciones donde varias piezas deben trabajar conjuntamente.
¿Por qué las medidas son tan importantes en una pieza plástica?
Las dimensiones determinan si una pieza puede ocupar correctamente el espacio para el que fue diseñada.
Entre las medidas más habituales se encuentran:
- Largo.
- Ancho.
- Alto.
- Espesor.
- Diámetro exterior.
- Diámetro interior.
- Profundidad.
- Distancia entre perforaciones.
- Distancia entre centros.
- Radio.
- Ángulos.
- Ubicación de puntos de fijación.
Una medición incorrecta puede ocasionar que una pieza no encaje, quede demasiado ajustada o presente movimientos no previstos durante su funcionamiento.
Esto puede afectar tanto a componentes individuales como a sistemas completos.
¿Qué significa dimensión nominal?
En determinadas piezas existe una dimensión nominal, es decir, una medida utilizada para identificar o describir el producto.
Sin embargo, la medida real de una pieza fabricada puede presentar pequeñas variaciones dentro de límites previamente establecidos.
Esto ocurre porque ningún proceso de fabricación produce dimensiones absolutamente idénticas de manera infinita.
Por esta razón existen las tolerancias dimensionales.
¿Qué es una tolerancia dimensional?
Una tolerancia establece cuánto puede variar una dimensión respecto al valor especificado y seguir considerándose aceptable.
Por ejemplo, una pieza puede estar diseñada con una determinada medida y permitir una pequeña variación hacia arriba o hacia abajo.
La tolerancia debe definirse según:
- Función de la pieza.
- Material.
- Proceso de fabricación.
- Dimensiones generales.
- Condiciones ambientales.
- Tipo de ensamblaje.
- Precisión realmente necesaria.
En piezas plásticas, este aspecto merece una atención particular porque los polímeros pueden presentar mayor expansión térmica y otros cambios dimensionales que muchos metales. Ensinger destaca que la estabilidad dimensional de los plásticos puede verse influida por la temperatura, la absorción de humedad y las características particulares del polímero.
¿Por qué no conviene exigir tolerancias excesivamente estrictas?
Podría parecer lógico pensar que mientras menor sea la tolerancia, mejor será la pieza.
No siempre es así.
Una tolerancia innecesariamente estricta puede:
- Aumentar la complejidad de fabricación.
- Requerir procesos adicionales.
- Incrementar el tiempo de producción.
- Elevar costos.
- Generar rechazos innecesarios.
- Ser difícil de mantener en condiciones reales de funcionamiento.
La precisión debe responder a una necesidad funcional.
Si una pieza cuenta con suficiente espacio para trabajar correctamente con una tolerancia razonable, exigir una precisión extrema puede no aportar beneficios reales.
Las guías de mecanizado de plásticos también advierten que mantener tolerancias muy cerradas puede ser más complejo que en metales debido al comportamiento térmico y mecánico de los polímeros.
¿Qué ocurre si una tolerancia es demasiado amplia?
El problema contrario también existe.
Cuando la variación permitida es excesiva, las piezas pueden:
- Quedar sueltas.
- Moverse durante el funcionamiento.
- No mantener una alineación adecuada.
- Generar vibraciones.
- Presentar problemas de sellado.
- Desgastarse de manera irregular.
- Interferir con otros componentes.
Por esta razón, la tolerancia debe encontrar un equilibrio entre fabricación, funcionalidad y condiciones de trabajo.
La importancia del ajuste entre piezas
Cuando dos componentes deben trabajar juntos, sus medidas están relacionadas.
Esto ocurre en:
- Ejes y bujes.
- Tapas y recipientes.
- Conectores.
- Perfiles.
- Guías.
- Soportes.
- Sellos.
- Sistemas de ensamblaje.
- Componentes mecanizados.
Dependiendo de la aplicación, puede necesitarse un ajuste con espacio suficiente para movimiento o uno más preciso para mantener una posición determinada.
Una diferencia muy pequeña puede cambiar completamente el funcionamiento del conjunto.
¿Qué papel cumple el espesor?
El espesor representa la distancia entre dos superficies de una pieza y puede influir en diferentes características de funcionamiento.
Dependiendo del producto, puede afectar:
- Rigidez.
- Peso.
- Flexibilidad.
- Resistencia frente a determinadas cargas.
- Estabilidad.
- Forma de fabricación.
- Capacidad de mecanizado.
- Distribución de esfuerzos.
Sin embargo, mayor espesor no significa automáticamente mayor calidad.
Una pieza debe tener el espesor apropiado para su diseño y aplicación.
Espesor y diseño deben analizarse juntos
Dos piezas con el mismo espesor pueden comportarse de manera diferente si tienen formas distintas.
Características como:
- Nervaduras.
- Curvas.
- Refuerzos.
- Radios.
- Perfiles.
- Puntos de apoyo.
- Geometría.
pueden modificar significativamente la distribución de las cargas.
Por esta razón, analizar únicamente el grosor de la pieza puede conducir a conclusiones incorrectas.
El material y la geometría deben evaluarse conjuntamente.
¿Qué ocurre con paredes demasiado delgadas?
Dependiendo de la aplicación y el proceso de fabricación, un espesor insuficiente puede facilitar:
- Flexión excesiva.
- Deformaciones.
- Daños por impacto.
- Problemas durante el mecanizado.
- Concentraciones de esfuerzo.
- Pérdida de estabilidad.
Además, algunos procesos de fabricación establecen limitaciones específicas relacionadas con el espesor mínimo posible.
Por eso, esta característica debe definirse según el material, dimensiones, proceso y funcionamiento esperado.
¿Y si las paredes son demasiado gruesas?
Aumentar el espesor sin una necesidad técnica tampoco siempre resulta conveniente.
Puede provocar:
- Mayor consumo de material.
- Incremento del peso.
- Aumento del costo.
- Mayor tiempo de fabricación.
- Dificultades de procesamiento en determinados métodos.
- Distribuciones de material poco eficientes.
Un buen diseño busca utilizar el material necesario para cumplir la función requerida sin sobredimensionar innecesariamente el componente.
La temperatura puede cambiar las dimensiones
Los materiales se expanden y contraen frente a cambios de temperatura.
En los plásticos, este fenómeno puede ser especialmente importante.
Ensinger señala que los plásticos generalmente presentan un coeficiente de expansión térmica lineal significativamente mayor que los metales, razón por la cual este efecto debe considerarse especialmente en componentes con tolerancias estrechas o sometidos a variaciones importantes de temperatura.
Una pieza perfectamente ajustada a una temperatura determinada puede cambiar ligeramente sus dimensiones cuando aumenta o disminuye la temperatura.
Por eso, antes de definir tolerancias conviene conocer:
- Temperatura de fabricación.
- Temperatura de instalación.
- Temperatura normal de funcionamiento.
- Temperatura máxima.
- Temperatura mínima.
- Cambios diarios o estacionales.
¿Qué ocurre cuando plástico y metal trabajan juntos?
Este aspecto es especialmente importante.
Cuando una pieza plástica se combina con una pieza metálica, ambos materiales pueden expandirse de manera diferente cuando cambia la temperatura.
Esto puede modificar:
- Ajustes.
- Presiones de contacto.
- Separaciones.
- Posición de tornillos.
- Funcionamiento de guías.
- Conexiones.
La diferencia de expansión térmica debe considerarse durante el diseño de conjuntos formados por materiales distintos.
La humedad también puede modificar algunas piezas
Algunos polímeros absorben más humedad que otros.
Esta absorción puede generar cambios dimensionales que deben considerarse especialmente cuando se trabaja con tolerancias estrechas.
Las poliamidas, por ejemplo, pueden absorber más humedad que otros plásticos de ingeniería, mientras otros polímeros presentan niveles considerablemente menores.
Por eso, en determinadas aplicaciones también resulta importante conocer:
- Humedad ambiental.
- Contacto con agua.
- Uso interior o exterior.
- Material específico.
- Precisión requerida.
No todos los plásticos reaccionan igual frente a la humedad.
¿Qué significa estabilidad dimensional?
La estabilidad dimensional es la capacidad de un material o componente para mantener sus dimensiones dentro de límites aceptables bajo determinadas condiciones.
Puede verse influida por:
- Temperatura.
- Humedad.
- Carga.
- Tensiones internas.
- Mecanizado.
- Tipo de polímero.
- Refuerzos.
- Tiempo.
Cuando una pieza debe conservar una geometría precisa durante su funcionamiento, este concepto se vuelve especialmente importante.
Tolerancias en piezas mecanizadas
Muchas piezas plásticas industriales se fabrican mediante mecanizado a partir de barras, láminas, placas u otras formas semielaboradas.
Procesos como:
- Torneado.
- Fresado.
- Perforado.
- Corte.
- Rectificado.
permiten obtener dimensiones específicas.
Sin embargo, los plásticos se comportan de manera diferente a los metales durante estos procesos.
La generación de calor, la elasticidad del material y las tensiones internas pueden influir en la precisión final. Guías especializadas de mecanizado advierten que el calentamiento localizado y las propiedades particulares del plástico deben controlarse cuando se buscan dimensiones precisas.
El calor generado durante el mecanizado
Una herramienta de corte produce fricción.
Si se genera demasiado calor, el material puede:
- Expandirse temporalmente.
- Ablandarse.
- Deformarse.
- Generar una medida incorrecta.
- Desarrollar tensiones internas.
Cuando la pieza se enfría, sus dimensiones pueden cambiar nuevamente.
Por esto, las condiciones de mecanizado son importantes cuando se necesitan tolerancias controladas.
Las herramientas también influyen
Una herramienta desgastada, incorrecta o mal configurada puede afectar:
- Diámetros.
- Superficies.
- Perforaciones.
- Bordes.
- Paralelismo.
- Acabado.
La precisión final depende tanto del material como del proceso empleado para transformarlo.
¿Qué es la acumulación de tolerancias?
Cuando varias piezas forman un conjunto, las pequeñas variaciones individuales pueden sumarse.
A este fenómeno se lo conoce como acumulación de tolerancias o tolerance stack-up.
Por ejemplo, una estructura puede utilizar cinco componentes que individualmente cumplen sus medidas permitidas, pero la suma de sus variaciones puede provocar que el conjunto final quede desalineado.
Ensinger explica que esta acumulación puede producir problemas de ajuste, alineación y funcionamiento, especialmente en conjuntos plásticos donde también intervienen expansión térmica y variaciones del proceso de fabricación.
Una pieza puede estar dentro de tolerancia y aun así existir un problema
Este punto es importante.
Imaginemos tres piezas que deben colocarse una después de otra.
Cada una puede estar dentro de sus límites permitidos, pero si las tres presentan una variación hacia el mismo lado, el conjunto completo puede terminar siendo más largo de lo esperado.
Por eso, en sistemas complejos no solamente deben estudiarse las tolerancias de cada componente.
También debe analizarse el resultado final del ensamblaje.
Medir correctamente una pieza existente
Cuando se necesita fabricar un reemplazo, muchas veces se utiliza la pieza anterior como muestra.
Antes de hacerlo es necesario comprobar que esa pieza no se encuentre:
- Deformada.
- Desgastada.
- Hinchada.
- Fracturada.
- Modificada.
- Reparada previamente.
Copiar exactamente una pieza dañada podría reproducir también el problema.
Cuando sea posible, conviene utilizar:
- Planos originales.
- Especificaciones.
- Fichas técnicas.
- Mediciones de piezas nuevas.
- Información del equipo donde será instalada.

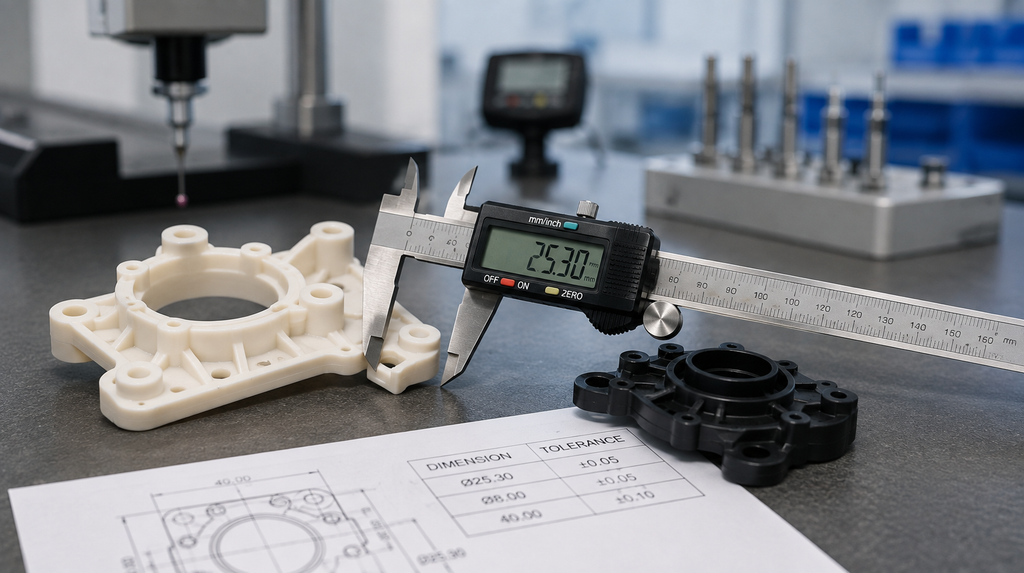

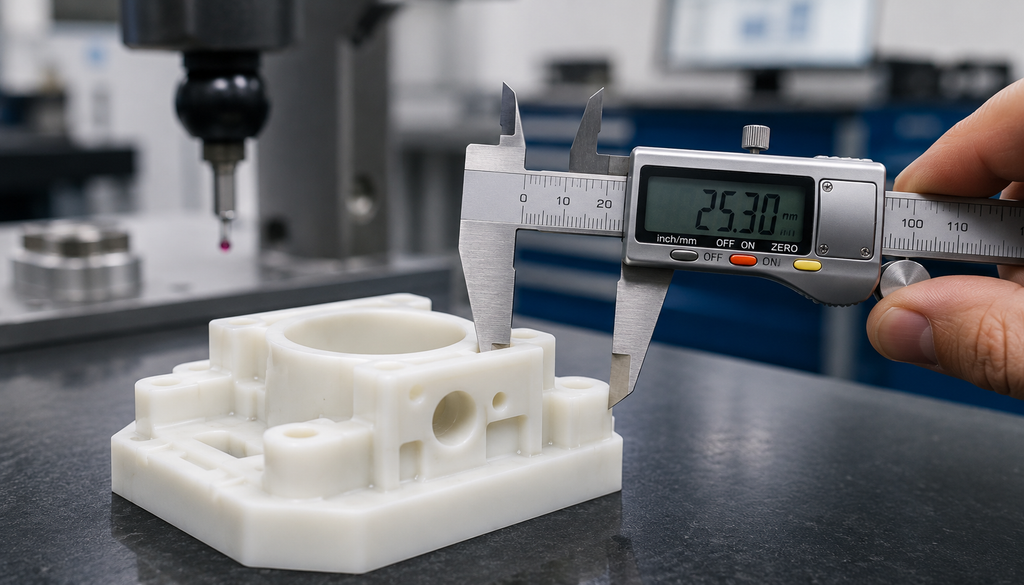

Herramientas para medir piezas
Dependiendo de la precisión requerida, pueden emplearse diferentes herramientas:
- Regla.
- Cinta métrica.
- Calibrador o pie de rey.
- Micrómetro.
- Medidores de profundidad.
- Equipos de medición especializados.
No todas las aplicaciones requieren instrumentos de alta precisión.
La herramienta debe seleccionarse según la tolerancia y tamaño de la pieza.
¿Cuándo una regla puede ser insuficiente?
Para medir un recipiente de gran tamaño, una cinta métrica puede resultar completamente adecuada.
Pero en una pieza pequeña que debe encajar dentro de un mecanismo, una diferencia de fracciones de milímetro puede resultar importante.
En ese caso pueden necesitarse herramientas de mayor precisión.
Por esto, la forma de medición debe responder al nivel de exactitud requerido.
No medir únicamente una vez
Cuando se analiza una pieza, resulta conveniente comprobar determinadas dimensiones en más de un punto.
Esto ayuda a detectar:
- Ovalamiento.
- Deformaciones.
- Variaciones de espesor.
- Desgaste.
- Falta de paralelismo.
- Cambios en la geometría.
Especialmente en una pieza utilizada durante mucho tiempo, una sola medición podría no representar su forma original.
Diámetro interior y exterior
En componentes cilíndricos, es importante distinguir entre:
Diámetro exterior: medida total de un extremo exterior al otro.
Diámetro interior: abertura disponible dentro de la pieza.
Confundir estos datos puede provocar errores importantes en:
- Tuberías.
- Bujes.
- Anillos.
- Conexiones.
- Perfiles.
- Componentes mecanizados.
Por eso deben identificarse claramente dentro de planos y solicitudes.
¿Qué información debería incluir un plano?
Cuando se necesita fabricar una pieza personalizada, un plano bien elaborado facilita considerablemente el proceso.
Puede incluir:
- Largo.
- Ancho.
- Altura.
- Diámetros.
- Espesores.
- Perforaciones.
- Ángulos.
- Radios.
- Tolerancias.
- Material requerido.
- Acabado.
- Cantidad.
- Función de la pieza.
También resulta útil indicar cuáles dimensiones son críticas.
No todas necesitan necesariamente el mismo nivel de precisión.
Dimensiones críticas y dimensiones secundarias
Una dimensión crítica es aquella que influye directamente en el funcionamiento.
Por ejemplo:
- Diámetro de un eje.
- Abertura donde debe ingresar otra pieza.
- Posición de una perforación.
- Superficie de sellado.
- Distancia entre puntos de montaje.
Otras dimensiones pueden permitir variaciones mayores sin afectar el desempeño.
Identificar esta diferencia permite concentrar la precisión donde realmente se necesita.
¿Qué información debe entregar una empresa al solicitar una pieza?
Para reducir errores durante una cotización o fabricación, conviene proporcionar:
Plano
Preferiblemente con medidas claramente identificadas.
Material
Si ya se conoce el polímero requerido.
Muestra
Cuando existe una pieza original.
Aplicación
Explicar qué función cumplirá.
Temperatura
Indicar las condiciones normales y máximas.
Carga
Especificar peso, presión o esfuerzos.
Ambiente
Informar si estará expuesta a agua, humedad, exterior o sustancias químicas.
Tolerancias críticas
Señalar dónde realmente se necesita precisión.
Cantidad
Indicar cuántas unidades se requieren.
Mientras más completa sea la información, menor será el riesgo de interpretar incorrectamente las necesidades del proyecto.
¿Por qué evitar especificaciones como “que quede bien ajustado”?
Expresiones como:
- “Un poquito más grande”.
- “Que quede apretado”.
- “Más o menos de este tamaño”.
- “Igual que la anterior”.
pueden generar interpretaciones diferentes.
En aplicaciones técnicas, lo recomendable es traducir esos requerimientos en:
- Medidas.
- Tolerancias.
- Material.
- Condiciones de trabajo.
Esto permite que fabricante y cliente trabajen con la misma información.
La importancia de inspeccionar la pieza terminada
Después de fabricar una pieza, las dimensiones críticas deben verificarse.
Dependiendo del componente, puede revisarse:
- Largo.
- Diámetro.
- Espesor.
- Posición de perforaciones.
- Planitud.
- Paralelismo.
- Ajuste con otras piezas.
Esta inspección permite comprobar que el producto corresponde a los requisitos establecidos antes de colocarlo en funcionamiento.
Precisión no significa solamente medir mejor
La precisión dimensional depende de múltiples factores:
- Diseño adecuado.
- Material correcto.
- Proceso de fabricación.
- Herramientas utilizadas.
- Temperatura.
- Humedad cuando corresponda.
- Método de medición.
- Tolerancias definidas.
- Condiciones reales de funcionamiento.
Por esta razón, una pieza de alta precisión requiere analizar todo el sistema y no únicamente la medición final.
Kalvora: soluciones plásticas según las necesidades de cada proyecto
En Kalvora entendemos que las dimensiones y características de una pieza pueden ser determinantes para su funcionamiento.
Cuando una empresa necesita identificar o solicitar una solución plástica, proporcionar medidas, aplicaciones y condiciones de trabajo facilita una evaluación más adecuada.
Especialmente en piezas personalizadas o componentes que deben integrarse a una instalación existente, es importante definir correctamente:
- Material.
- Dimensiones.
- Espesor.
- Tolerancias.
- Ambiente.
- Carga.
- Temperatura.
- Función.
La precisión empieza con información clara.
Conclusión
Las medidas, el espesor y las tolerancias son elementos fundamentales en el diseño, fabricación y selección de piezas plásticas.
Una pequeña diferencia puede afectar el ensamblaje, movimiento, sellado o funcionamiento de un componente.
Además, los plásticos pueden experimentar cambios dimensionales asociados a temperatura, humedad, cargas y características propias del material, por lo que las tolerancias deben definirse teniendo en cuenta las condiciones reales de uso.
No se trata de exigir siempre la máxima precisión posible, sino de determinar qué precisión necesita realmente cada pieza para cumplir correctamente su función.
Una adecuada combinación de diseño, medición, selección del material y control dimensional ayuda a reducir problemas y facilita la integración de los componentes dentro de cada proyecto.
